Remplacement d’un tableau électrique vétuste aux Lilas

Contexte

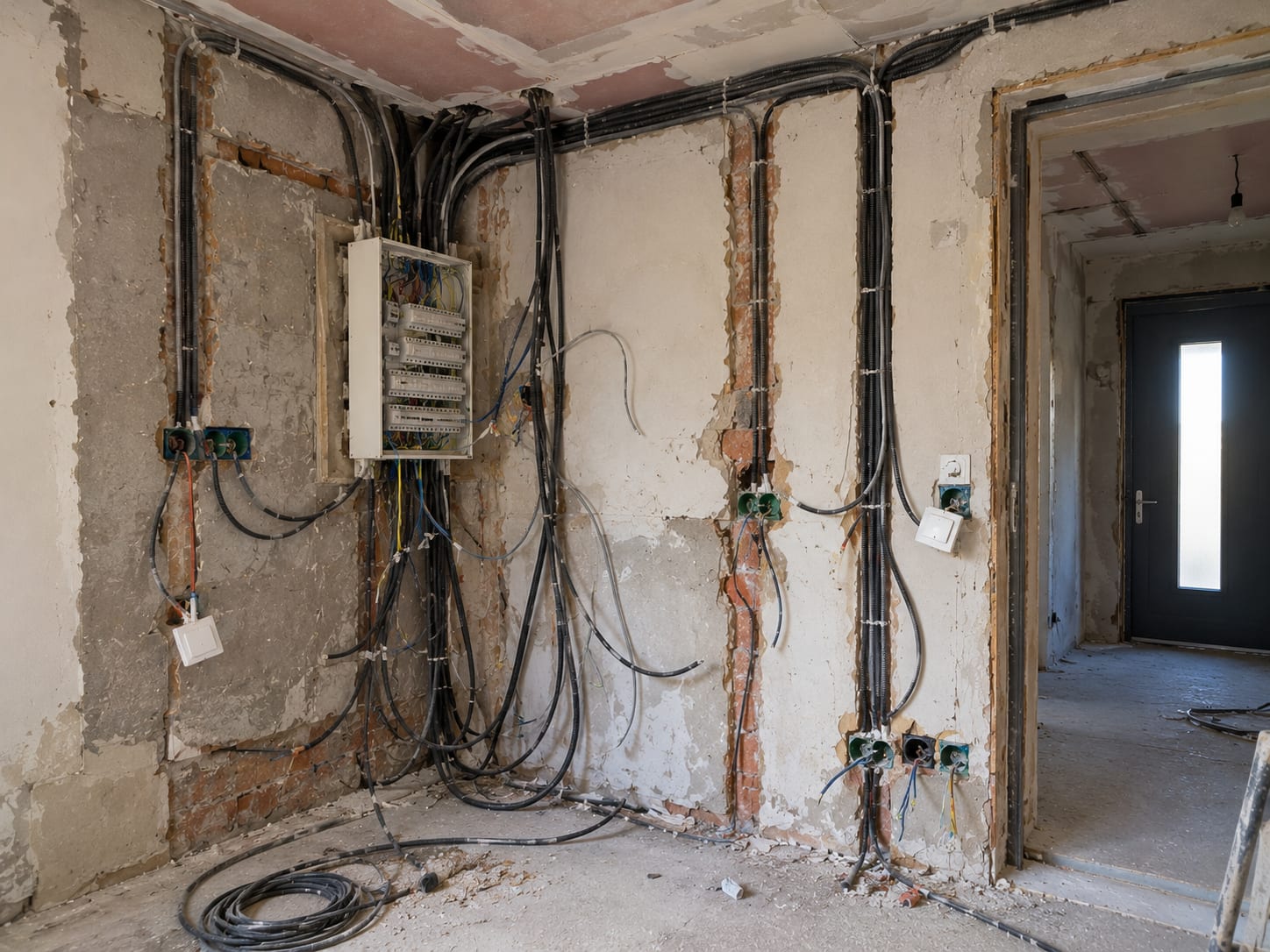

Une maison de ville du centre des Lilas, achetée par une famille, avait conservé son tableau électrique d’origine à fusibles à cartouche. Aucune protection différentielle, des circuits non identifiés, des dominos apparents. Le diagnostic électrique remis lors de la vente pointait plusieurs anomalies. Les propriétaires voulaient sécuriser l’installation avant d’emménager, sans engager tout de suite une rénovation électrique complète. L’objectif était donc de remplacer le tableau, de protéger chaque circuit et de documenter l’existant, en laissant la possibilité de reprendre les lignes anciennes plus tard.

Travaux réalisés

Repérage circuit par circuit de l’installation existante, test de chaque ligne et relevé de la section des conducteurs. Coupure au disjoncteur de branchement, puis dépose de l’ancien tableau et de sa planche support.

• Pose d’un coffret modulaire à deux rangées avec bornes de répartition, fixé sur la gaine technique de logement.
• Installation de deux interrupteurs différentiels 30 mA, un de type A pour les circuits cuisine et lave-linge, un de type AC pour le reste, conformément à la NF C 15-100.
• Un disjoncteur par circuit, calibré selon la section : éclairage, prises, plaque de cuisson, four, chauffe-eau, chauffage.
• Reprise des connexions sur bornes automatiques et suppression des dominos accessibles.
• Vérification de la liaison équipotentielle et raccordement du bornier de terre à la prise de terre existante, mesure de sa valeur.
• Étiquetage de chaque disjoncteur et remise d’un schéma unifilaire.

Les circuits dont la section de conducteur ne permettait pas une protection conforme ont été signalés par écrit, pour une reprise ultérieure des lignes.

Résultat

Une installation protégée contre les contacts indirects et les surintensités, avec des circuits lisibles pour n’importe quel intervenant futur. Les propriétaires savent désormais quel disjoncteur couper avant chaque petit travail. Le schéma remis servira de base lorsqu’ils décideront de reprendre les circuits anciens pièce par pièce. Cette intervention correspond à nos prestations d’électricité et de mise en sécurité dans les logements anciens.
